一、概述

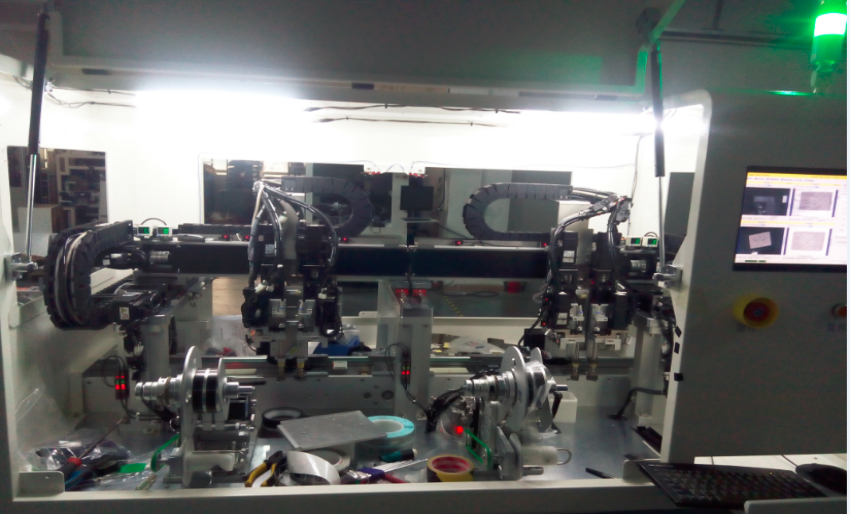

该装备应用于贴标精度要求很高的场合，，，可通过视觉系统实时监控、测试贴标流程 。。。。。装备如下图所示：



二、系统组成

1、918博天堂PLC MC200E-4040BTA8 2台；；；；；；

2、装载视觉系统电脑一台，，，Win7系统（装载上位机、PLC与组态软件）；；；；；；

3、伺服电机12个，，，步进2个；；；；；；

4、视觉相机4个；；；；；；

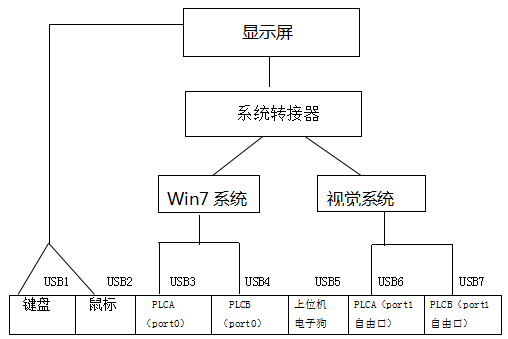

硬件辖档同接图如下：

USB集成器

  1. 事情原理

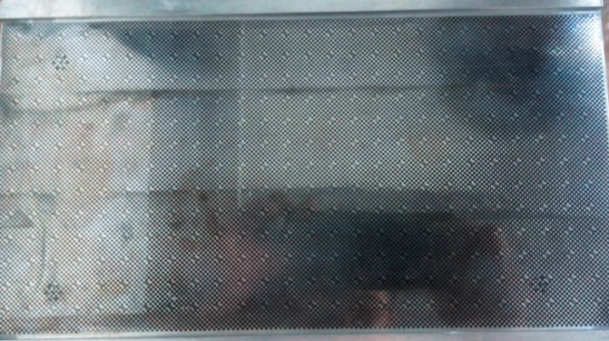

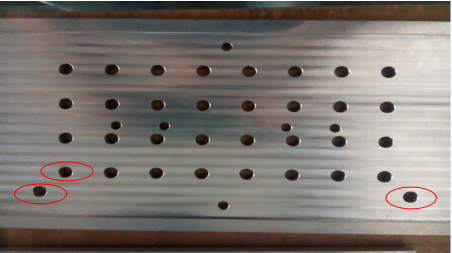

1、通过孔板标定，，，测试，，，验证装备的准确度及稳固性，，，如下图所示： 定位34孔中心坐标位置，，，手动通过相机定位1、2、3孔的中心位置，，，然后使用矩阵盘算剩余32孔的中心坐标位置，，，再手动设置恣意一点中心坐标，，，通过相机磨练其准确性；；；；；；

2、相机标定，，，将第一步相机纪录的34孔位置在该板上标定出来，，，相机将坐标位置放入一二维码中，，，肉眼所看到的二维码越清晰，，，代表准确度越高；；；；；；

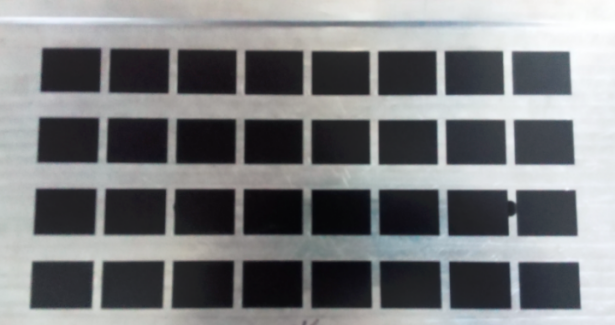

3、贴标测试，，，如下图所示，，，在32孔中心位置上贴上标签；；；；；；

4、贴标完成后，，，再通过视觉系统测得贴标位置，，，剖析该装备系统的稳固性以及精度达不达获得要求，，，若不知足cpk（参考标准值），，，需重复上诉行动，，，直到抵达标准为止，，，方可真正的贴标 。。。。。

5、以上PLC与视觉系统通过RS485自由口协议举行通讯 。。。。。



四、应用总结

1、MC200E—4040BTA可支持多轴自力运动，，，最多可支持8轴，，，最高频率可达200KHz；；；；；；

2、PLC存储容量可达32K步 。。。。。有三个通讯口，，，PLC之间支持918博天堂内部通讯协议MCBUS；；；；；；

3、上位机组态软件Veiw pannel应用轻盈稳固 。。。。。
